NOVINKA: Konstrukce výtahu LC Beta

1. červenec 2021

NOVINKA: Konstrukce výtahu LC Beta

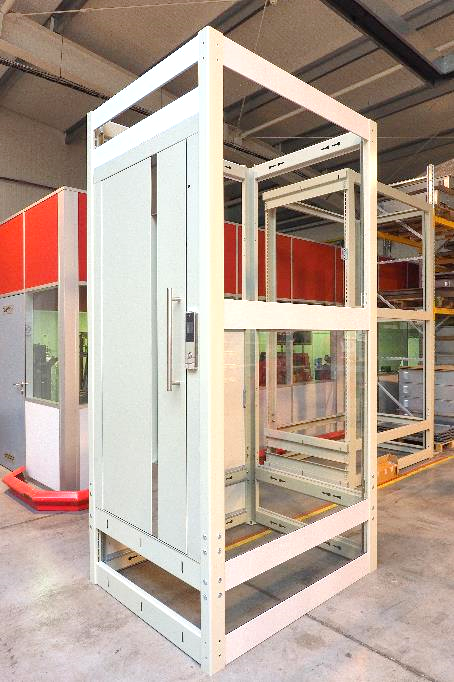

LC Beta – Certifikovaná (certifikát č. 2498-CPR-436), plně montovaná/šroubovaná ocelová konstrukce z tenkostěnných profilů



  • Montáž vč. výplní cca 4h na 1 patro

  • Revoluční řešení krytí vodorovných profilů šachty z materiálu PLALAM

  • Montáž výplní zevnitř šachty i z vnějšku šachty

  • Prioritně určeno pro skleněnou výplň, variantně pro sádrovláknité desky fermacell

  • 100% kompatibilita s výtahy LC





LC Konstrukce LC Beta ( do nosnosti výtahu Q = 650kg )


Provedení konstrukce:

  • Certifikovaná (certifikát č. 2498-CPR-436), plně montovaná/šroubovaná, ocelová konstrukce z tenkostěnných profilů umožňující přenos sil od výtahu.



  • Určeno pro vnitřní prostředí do nosnosti Q = 650 kg.

  • Provedení šachty / materiál konstrukce: EXC2 / Ocel S235JR, S355JR, otevřené ohýbané profily

  • Barevné provedení: nátěr dle RAL / tloušťka 50 mm (standard RAL 7032)

  • Konstrukce kotvena na úrovni prohlubně, nástupiště a v hlavě šachty v nástupištích a v hlavě šachty pomocí ocelových kotev do betonu








Revoluční řešení krytí vodorovných profilů šachty

  • Krycí materiál vodorovných profilů - PLALAM (pozinkovaný plech + PVC film + ochranný film)

  • Variantně – nerezová ocel dle požadavku





Barevné provedení krytí vodorovných profilů šachty viz vzory níže


Barevné provedení krytí svislých profilů šachty viz vzory níže

LC colours

Příplatkové barvy LC; základní barva je RAL 7032 (bez příplatku)



 
Výplň konstrukce – LC Beta a) laminované bezpečnostní sklo

Výplň konstrukce-vrstvené (laminované) bezpečnostní sklo 4+4+0,76mm

  • skla vsazena do zasklívacího systému LC s antivibračním těsněním

  • jednoduchá a velmi kompaktní instalace do zasklívacího profilu

  • montáž výplní zevnitř šachty i z vnějšku

  • provedení skla – čiré, barvené, mléčné matné













Výplň konstrukce – LC Beta b) sádrovláknité desky fermacell

  • Další varianta výplně jsou sádrovláknité desky fermacell

  • Sádrovláknité desky fermacell mají zatřídění dle ČSN EN 13 501-1 A2 – s1 d0

  • Požadavky jsou doloženy Evropským technickým schválením ETA -03/0050

  • Zkouška mechanické pevnosti dle ČSN EN 81-20:2015 (Inspekční certifikát I-63-0126/16/ZZ/T)
















Součást dodávky

  • Dodávka ocelové konstrukce dle odsouhlaseného výkresu provedení šachty

  • Dodávka výplně konstrukce

  • Konečná prováděcí dokumentace, statické posouzení k náhledu v projekčním oddělení firmy

  • Atesty materiálů

  • Prohlášení o vlastnostech výrobku dle ČSN EN 1090-1+A1, ČSN EN 1090-2


Montáž

  • Termín dodání cca 5/6 týdnů od zaměření a podpisu kupní smlouvy (a dle volných výrobních kapacit)

  • Doba montáže ocelové konstrukce 2 patra = 1 den

  • Montáž výplní 4 patra = 1 den


LC Konstrukce Beta - příklady provedení u LC výtahů
